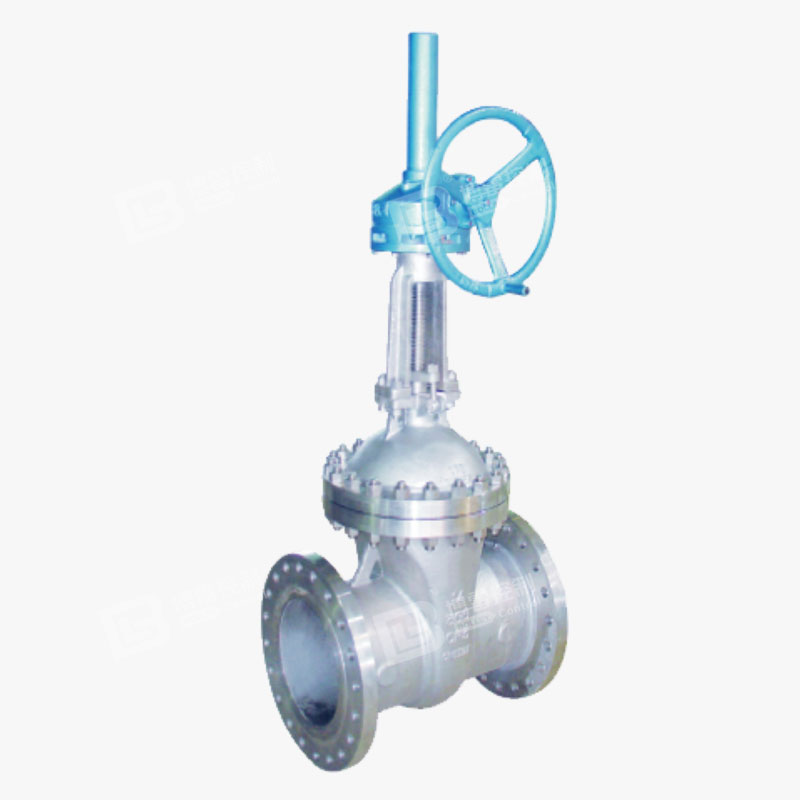

伞齿轮闸阀

产品中心 > 闸阀系列 > 伞齿轮闸阀

伞齿轮闸阀

产品型号:Z541H
公称通径:NPS 2"~48"
压力范围:CL150~2500Lb
工作温度:-29℃~+600℃
主体材质:碳钢、不锈钢、合金钢
应用范围:自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等
分享到:

 设计规范

设计标准 :API 600、API6D、ASME B16.34

结构长度 :ASME B16.10、API6D

连接标准 :ASME B16.5、ASME B16.47

压力试验 :API 598

压力-温度等级:ASME B16.34



 特点

1、闸板有两个密封面,密封面形成楔形、楔形角随阀门参数而异, 通常为5°。

2、楔式闸阀的密封原理是靠楔形闸板上两个密封面和阀体上两个 密封面楔入时的紧密结合,从而达到 密封性能的。

3、楔式闸阀根据阀杆带动闸板启闭方式的不同,可分为明杆闸阀 (升降杆闸阀)和暗杆闸阀(旋转杆闸阀)。

4、楔式闸阀根据闸板结构形式的不同,可分为弹性闸板闸阀和刚 性闸板闸阀。

5、阀体为铸造成型,阀体与阀盖采用螺栓连接,中法兰采用缠绕 式垫片密封,客户有特殊要求时也可采用金属环连接。

6、通道流畅,流量系数小。密封面受介质的冲刷和侵蚀小。

7、密封面采用合金钢或硬质合金,耐磨、抗擦伤性能好。

8、采用柔性石墨填料,密封可靠,操作轻便灵活。

9、介质流向不受限制,不扰流、不降低压力。
