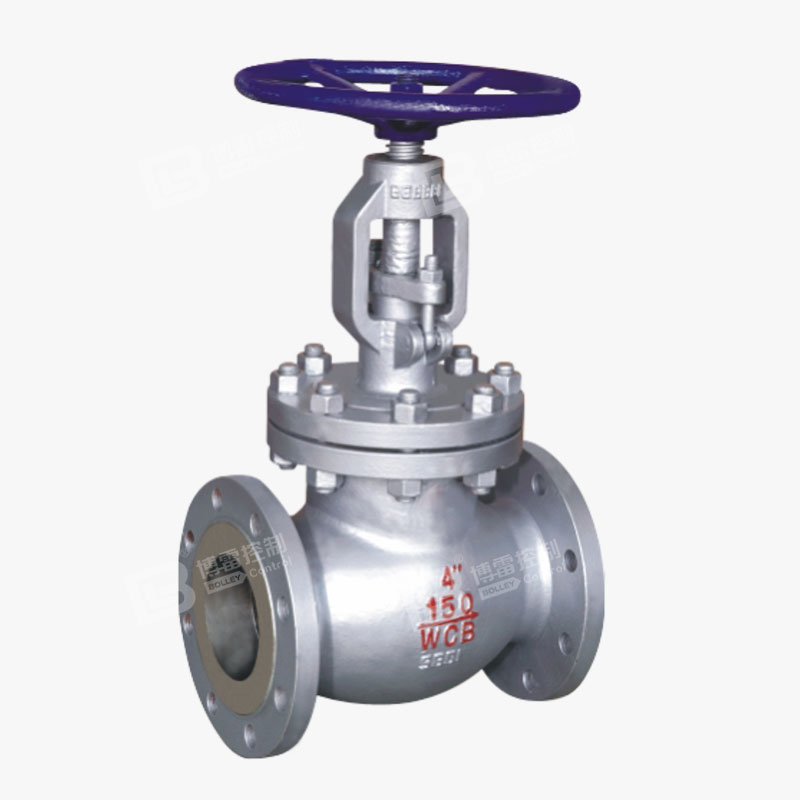

美标截止阀

产品型号:J41W/H/Y
公称通径:NPS 2"~NPS24"
压力范围:CL150~CL2500
工作温度:--196℃~+600℃
主体材质:碳钢、不锈钢、合金钢
应用范围:可应用于自来水、污水、石油、化工、电力、医药、冶金等 流体管线上作切断或调节以及节流使用
分享到:

设计规范

设计标准:API600MBS 1873ASME B16.34

结构长度:ASME B16.10

连接标准:ASME B16.5ASME B16.25

压力试验:API 598

压力-温度等级:ASME B16.34

特点

1、截止阀是依靠阀杆压力,使阀瓣密封面与阀座密封面紧密贴合 到达阻止介质流通。属于强制密封式阀门。

2、截止阀介质流向有“低进高出”和“高进低出”两种,只许介 质单向流动,安装时有方向性。

3、截止阀开启时,阀瓣的开启高度达到截止阀公称直径的25% 30%时,流量即已达到最大,即表明截止阀已达到全开位置。

4、截止阀结构比闸阀简单,制造与维修都较方便。

5、密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面 之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使 用寿命长。

6、启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度 比闸阀长。

7、启闭力矩大,较费力。全开时阀瓣经常受冲蚀。

8、流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消 耗大。
