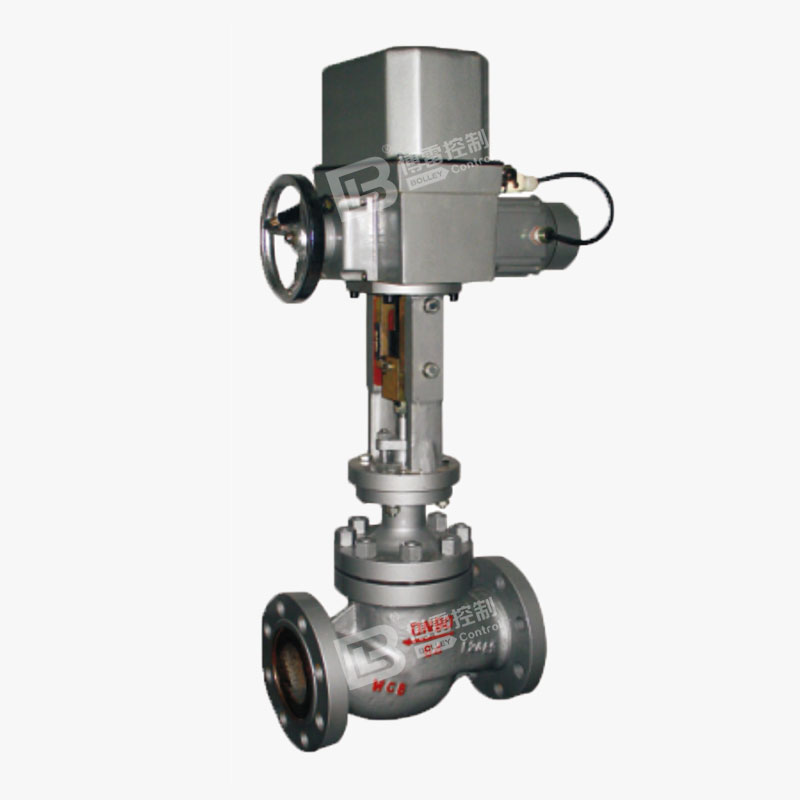

电动套筒调节阀

标准技术参数

阀体型式：单座、双座、套筒

公称通径：DN20-DN200

公称压力：ANSI150、300、600LB            JIS10、16、20、30、40K            PN1.6、2.5、4.0、6.4MPa

连接方式：法兰：FF、RF、RJ和LG

法兰标准：ANSI B16.5，JIS B2201           JB/T79.1 PN1.6MPa,JB/T79.2            螺纹：DIN、NPT、RC、BSP、G等            焊接：GB12224-89

密封面形式：PN16凸面、PN40、PN63、PN100为凹面

材   质：WCB、304、316、316L

上阀盖：标准型（-20℃～+200℃）

低温型（-60℃～-196℃）

散热型（-40℃～450℃）

波纹管密封型

压盖形式：压板式

填   料： V型氟四氟乙稀、柔性石墨

阀内组件

阀芯形式：单座柱塞型、双座、套筒

阀芯阀座：304、316、316+STL

流量特性：等百分比、线性、快开

执行机构

形   式：电动执行器

作用形式：正作用、反作用

控制方式：比例调节型或开关型

输入信号：4-20Ma、0-10V、1-5V、ON-OFF

输出信号：4-20mA或无源触点信号

电   源：AC220V、AC380V、DC24V等

防爆等级：ExdIIBT4、ExdIICT6或其它（可选）

手动装置：带手柄

附件（根据要求配置）

加热器、过载保护

性能

额定KV值：参照表

流量特性：线性、等百分比、快开

可调范围：50：1

泄露等级：金属密封：小于0.01（ANSI B16.104-1976IV级）

软密封：小于0.00001%

回   差：≤1%

死   区：≤1%

基本误差：±1%
